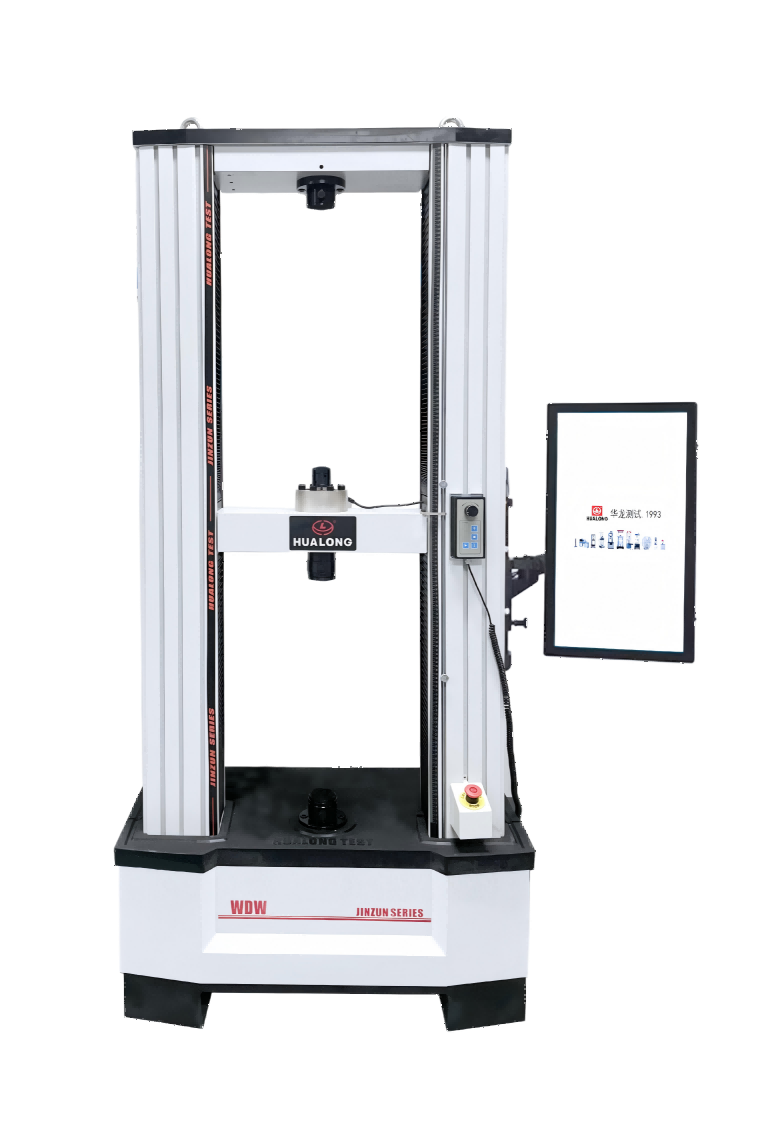

WDW-0.001C-5C
WDW系列C型落地型电子万能材料试验系统，最大试验力10N-5kN，主要用于纺织品、针织品、金属拉链等材料的力学性能试验，完全满足GB/T 3923、GB/T 3917等相关国家标准的技术要求。系统采用平台化设计，具备位移控制、力值控制等多种控制方式，可搭配各类夹具工装；试验软件支持拉伸、剥离、滑移、顶破等测试模式，并集成视频录制回放与曲线逐帧同步功能。
一、功能概述：
1.1 该机主要用于纺织品、针织品、金属拉链等材料的力学性能试验。完全满足 GB/T 3923.1-2013《纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定（条样法）》等标准规定的技术要求。具有位移控制、力值控制等多种控制方式，试验过程中可按设定程序自动平滑切换。
1.2 中文版操作系统试验软件，自动求取断裂强力、断裂伸长率、撕破强力、顶破强力、弹性回复率等相关参数，自动绘制力－伸长、力－时间、变形－时间等曲线图，可与 Excel、Access 等软件进行数据通讯，完全满足上述国家标准和国际标准对试验操作、结果及数据处理的要求。
二、相关标准：
2.1 试验机制造和检验标准
2.1.1 GB/T 3923.1-2013《纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定（条样法）》
2.1.2 GB/T 3923.2-2013《纺织品 织物拉伸性能 第2部分：断裂强力的测定（抓样法）》
2.1.3 GB/T 3917.2~5《纺织品 织物撕破性能》
2.1.4 FZ/T 70006-2022《针织物拉伸弹性回复率试验方法》
2.1.5 GB/T 19976-2005《纺织品 顶破强力的测定 钢球法》
2.1.6 QB/T 2171-2014《金属拉链》
2.2 适用的试验方法标准
满足国家标准及客户需求；符合 GB、ISO、ASTM、DIN 等多种标准的数据处理。
三、主要技术指标
3.1 最大试验力：10N-5kN
3.2 试验机等级：0.5级
3.3 有效测量范围：0.4%～100%F.S
3.4 横梁移动最大距离（不含夹具）：1200mm（可按需定制）
3.5 试验力示值准确度：±0.5%
3.6 位移速率控制调节范围：0.05—1500mm／min，返程速度：1500mm／min（可按需定制）
3.7 试验宽度：450mm
3.8 主机尺寸：约1200mm×715mm×3300mm
3.10 试验速度精度：±0.05%，双立柱门式结构
3.11 横梁具备±2μm的重复定位能力
3.12 原始采样频率 ≥ 400kHz，数据传输频率 ≥ 2000Hz
3.13 试验软件 1 套：支持拉伸、剥离、滑移、顶破等力学性能测试模式。系统集成挠度自动补偿机制、试验数据的回溯与二次分析能力，以及迟滞环循环测试功能。具备试验过程中的速率与状态动态可视化能力，支持运行期间无级切换加载速率。
3.14 具有刚性自动补偿能力，可自动消除系统弹性形变与机械连接间隙带来的误差
3.15 集成视频录制与回放模块：支持通过摄像头等影像采集设备全程记录试验过程。测试后可回放试验影像，并支持光标选取特征点。系统实现测试曲线与视频逐帧同步，在遍历曲线各阶段时，可同步观察对应载荷/位移下试样的实时变形状态。
备注：以上参数为部分介绍性参数，不作为合同依据，参数可定制，技术升级可能发生变动，最新参数联系我司获取。
